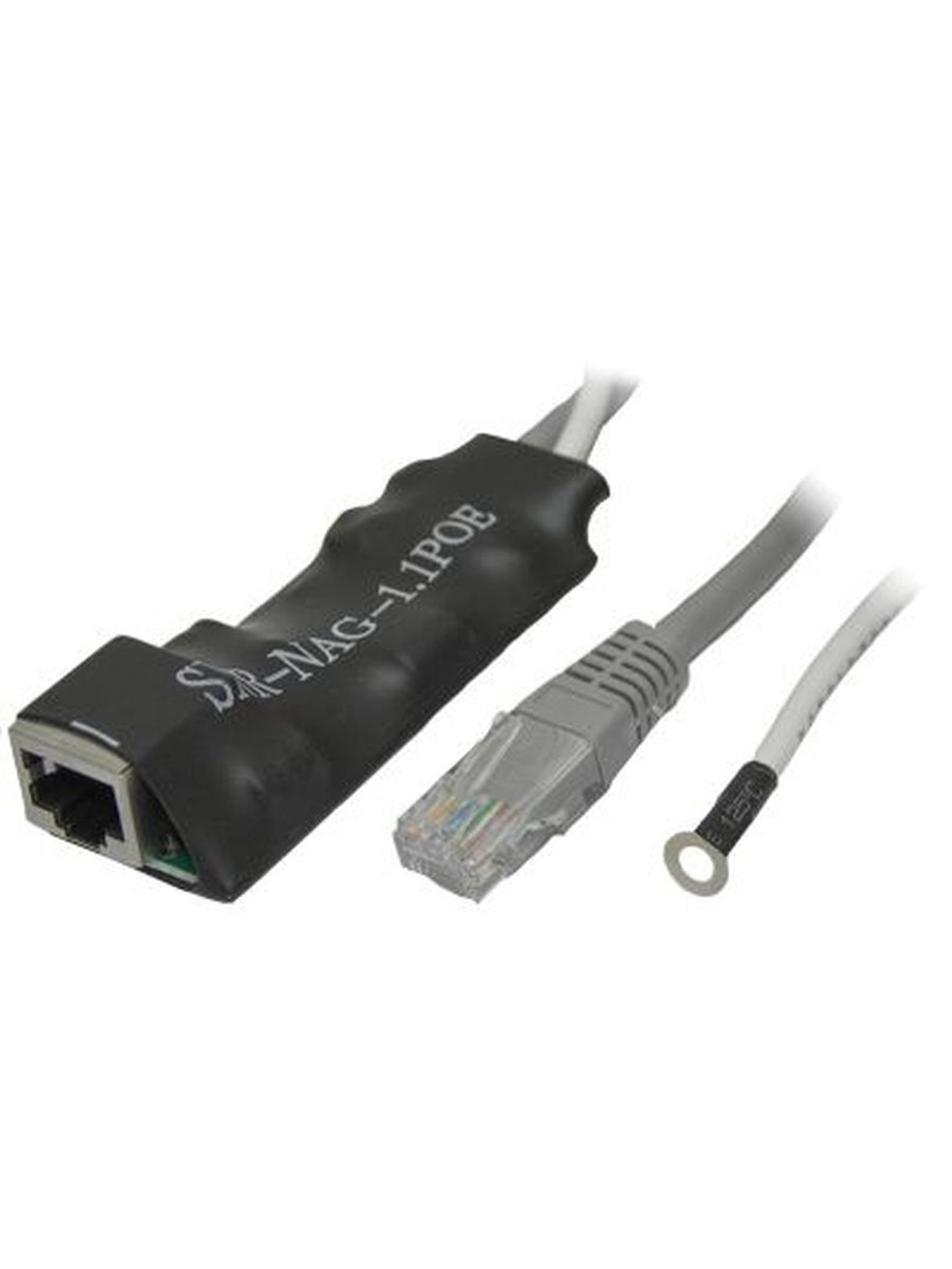

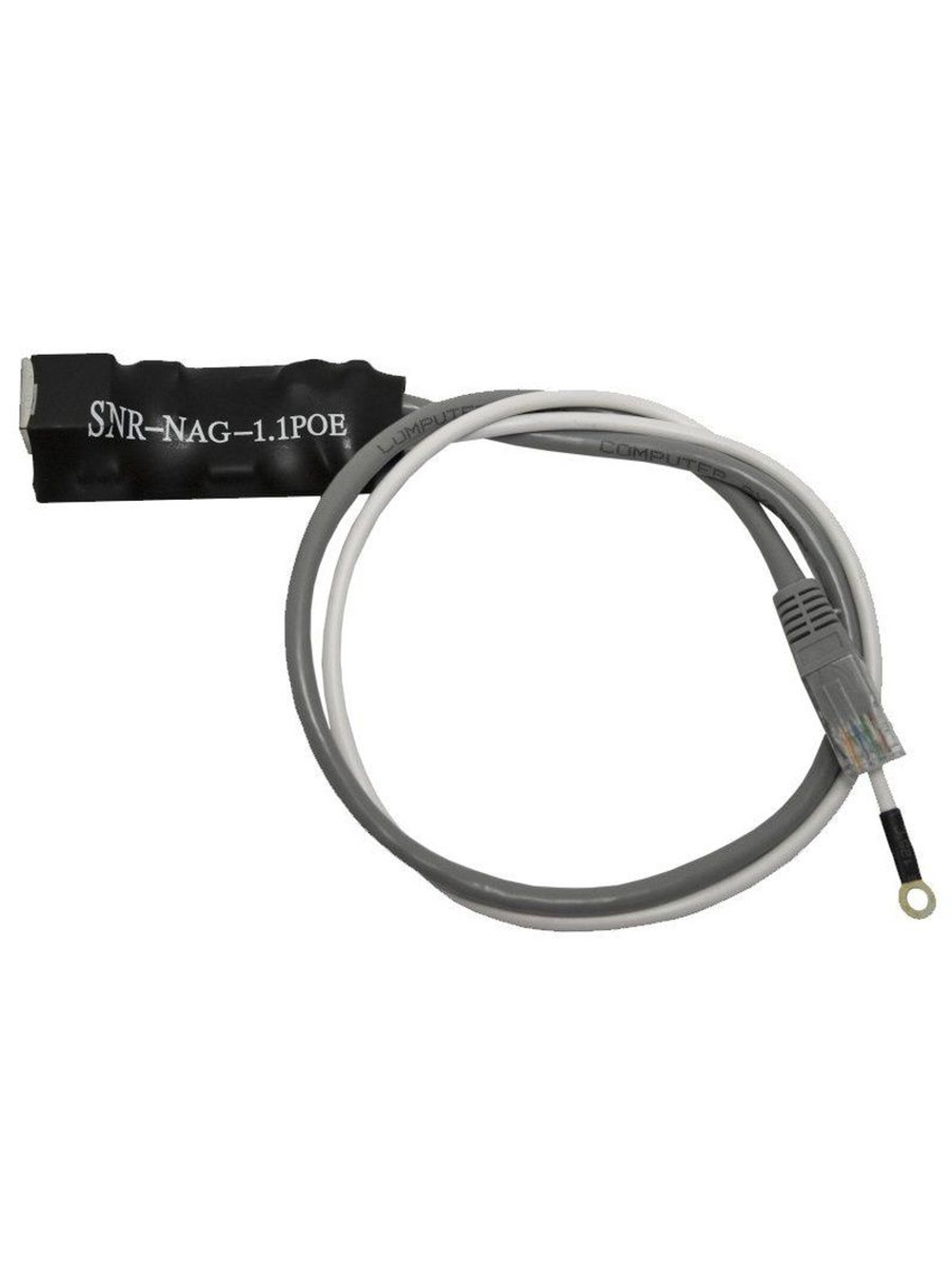

Nag-1.1POE - Грозозащита для линий Ethernet с PoE. Защита фантомного питания

Эффективная защита порта Ethernet 10/100 Mbps, а также для защиты цепей дистанционного питания, до 48 Вольт, подводимого по парам 4-5(-) и 7-8(+). В том числе защита информационных пар, 1-2 и 3-6, по которым производится питание устройств -Cтандарт 802.3af. Предназначена для защиты оборудования, в частности медных портов коммутаторов, камер, WI-FI маршрутизаторов, в том числе с PoE, от электрических наводок, помех, возникающих на подключенном кабеле UTP в результате воздействия электрических разрядов, молний, и тп.

Область применения:

Грозозащита, молниезащита эффективна при установке на медные порты оборудования при длине кабеля более 10 метров.

Типичная установка:

на камеру, как с отдельным питанием, так и с PoE

на WI-FI точку доступа или маршрутизатор, как с отдельным питанием, так и с PoE

на коммутатор доступа

на абонентском коммутаторе.

Принцип действия и технические характеристики:

Грозозащита имеет модифицированную схему по сравнению с классической APC.

Для того, чтобы обеспечить прохождение напряжения через грозозащиту по информационным парам, и при этом создать защиту от перенапряжений, грозазащита NAG-1P доработана следующим образом:

удалена защита по постоянному напряжению.

удалена защита от 50 Гц наводок.

защита информационных пар расширена до 70 вольт, обеспечив свободное прохождение напряжений PoE.

два супрессора выполняют роль быстрой синфазной и противофазной защиты, напряжений свыше 70 вольт

один мощный супрессор на парах 4,5 и 7,8 для быстрой защиты от напряжений свыше 70 Вольт

два разрядника защищают порт от мощных синфазных и противофазных помех до 5000 Вольт.

один разрядник на парах 4,5 и 7,8 для мощной синфазной и противофазной защиты от напряжений до 5000 Вольт

Таким образом, происходит четыре ступени защиты и на выходе получается "чиcтый" сигнал Ethernet 10/100B
